تلتقط صورًا آلة التصوير الشعاعي الرقمي ذات الذراع C في الوقت الفعلي أثناء الإجراءات نظرًا لذراعها المرن على شكل حرف C. يستخدم هذا الجهاز على نطاق واسع في جراحة العظام والمسالك البولية والقلب.
سنناقش في هذه المقالة كيفية عمل الذراع C ومميزاته وتطبيقاته. سوف تتعلم أيضًا كيفية تحسين الدقة ونتائج المرضى.

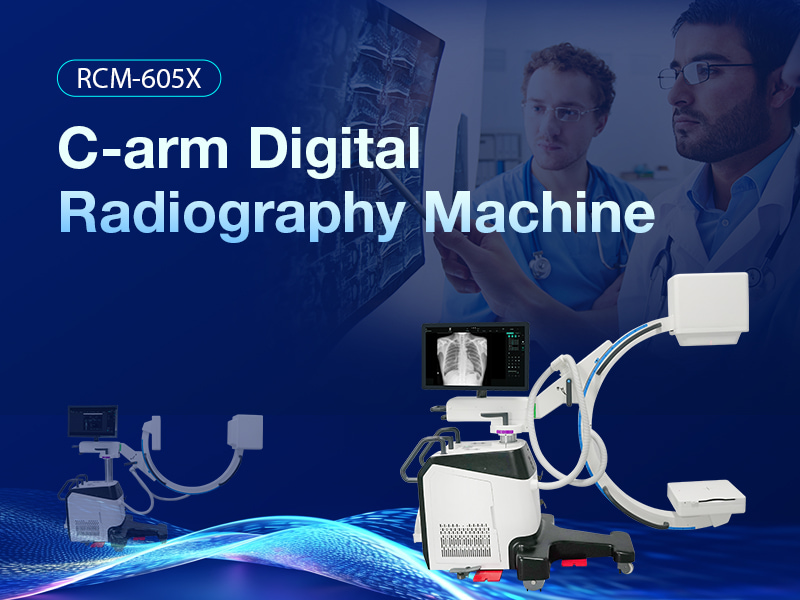

الذراع C عبارة عن جهاز محمول للأشعة السينية الفلورية. يأتي اسم 'C-arm' من ذراعه المميزة على شكل حرف C، والتي تربط مصدر الأشعة السينية من أحد طرفيه بالكاشف من الطرف الآخر، مما يتيح التصوير من زوايا مختلفة أثناء العمليات الجراحية. على عكس التقليدية أجهزة الأشعة السينية التي تلتقط الصور الثابتة فقط، يوفر الذراع C صورًا مستمرة وديناميكية للأشعة السينية. يعد هذا التصوير في الوقت الفعلي أمرًا بالغ الأهمية لتوجيه الجراحين والأطباء أثناء العمليات المعقدة، مما يضمن دقة أفضل واتخاذ قرارات أفضل.
يتكون جهاز C-arm من عدة مكونات رئيسية تعمل معًا لتوفير تصوير عالي الجودة:
● مولد الأشعة السينية: يقوم مولد الأشعة السينية بإصدار أشعة سينية تمر عبر جسم المريض. يتم بعد ذلك التقاط هذه الأشعة السينية بواسطة الكاشف الموجود على الجانب الآخر.
● مكثف الصورة/كاشف اللوحة المسطحة: يتم تحويل الأشعة السينية إلى صور مرئية بواسطة مكثف الصورة أو كاشف اللوحة المسطحة، حسب النظام. يسمح هذا التحويل بعرض الصور على الشاشة للمراجعة.
● الذراع على شكل حرف C: تصميم الذراع على شكل حرف C يدعم أنبوب الأشعة السينية والكاشف، مما يسمح لهما بالتحرك في اتجاهات متعددة. تتيح هذه المرونة التقاط الصور من زوايا مختلفة، مما يوفر رؤية أفضل للمنطقة التي يتم علاجها.
● محطة العمل: محطة العمل هي مركز التحكم لنظام الذراع C. فهو يدير الإعدادات، ويعالج الصور الملتقطة، ويعرضها على الشاشة ليقوم الجراح أو الطبيب بمراجعتها.
تسمح مرونة جهاز C-arm باستخدامه في مختلف البيئات الطبية، بما في ذلك غرف العمليات ومناطق التصوير التشخيصي وأثناء إجراءات إدارة الألم. إن قدرته على التصوير في الوقت الفعلي تجعله أداة لا غنى عنها في مجموعة متنوعة من التخصصات الطبية.
في حين أن كلاً من أنظمة C-arm وأنظمة الأشعة السينية التقليدية تستخدم تقنية الأشعة السينية، إلا أنها تختلف بشكل كبير في وظائفها وتطبيقاتها.
● أنظمة الأشعة السينية التقليدية : تستخدم هذه الأجهزة في المقام الأول لأغراض التشخيص، حيث تلتقط صورًا ثابتة، وهي مفيدة لحالات مثل الكسور أو الالتهابات. تتضمن العملية لقطة واحدة للأشعة السينية، وبعد ذلك يتم تطوير الصورة، وتقديم لقطة للهياكل الداخلية للجسم.
● أنظمة الذراع C : على عكس الأنظمة التقليدية، توفر أجهزة الذراع C تصويرًا ديناميكيًا مستمرًا، مما يجعلها مثالية للعمليات الجراحية والإجراءات التداخلية. يمكن للجراحين عرض صور الأشعة السينية في الوقت الحقيقي، مما يمكنهم من إجراء تعديلات دقيقة أثناء الإجراءات. هذه القدرة على تصور التغيرات المستمرة في الجسم أثناء العمليات تميز الذراع C عن الأجهزة التقليدية.
إن قابلية الحركة للذراع C وقدرته على توفير تصوير عالي الجودة في الوقت الفعلي تجعله الخيار المفضل للبيئات سريعة الخطى مثل غرف العمليات، حيث تعد المرونة والدقة أمرًا بالغ الأهمية.
ميزة | C- الذراع التصوير الشعاعي الرقمي | أنظمة الأشعة السينية التقليدية |
نوع التصوير | التصوير المستمر في الوقت الحقيقي | صور ثابتة |
التنقل | محمولة ومرنة | ثابت في مكان واحد |
الاستخدام | الإجراءات الجراحية والتداخلية | التصوير التشخيصي فقط |
جودة الصورة | دقة عالية، وضوح في الوقت الحقيقي | دقة أقل، صور ثابتة |
مجالات التطبيق | جراحة العظام والقلب وإدارة الألم | التشخيص العام والامتحانات القياسية |
يوفر الذراع C تصويرًا فلوروسكوبيًا مستمرًا، مما يسمح برؤية تشريح المريض في الوقت الفعلي. تعتبر هذه الميزة حاسمة أثناء العمليات الجراحية حيث يلزم التصوير الدقيق لضمان وضع دقيق للأدوات الجراحية أو الغرسات. ومن خلال التصوير في الوقت الحقيقي، يمكن للجراحين تعديل أسلوبهم على الفور، مما يؤدي إلى تحسين الدقة وتقليل مخاطر الأخطاء.
توفر أجهزة C-arm صورًا عالية الدقة تعتبر ضرورية لتحديد التفاصيل أثناء العمليات الجراحية المعقدة. تضمن جودة الصورة العالية أن يتمكن الجراحون من رؤية هياكل العظام والكسور وموضع الغرسات بوضوح، كل ذلك في الوقت الفعلي. ويساعد هذا المستوى من الوضوح في اتخاذ قرارات سريعة ومستنيرة أثناء الإجراءات.
التنظير الفلوري هو تقنية توفر صورًا مستمرة للأشعة السينية، مما يمكّن الأطباء من مراقبة الحركات في الوقت الفعلي داخل الجسم. تستفيد آلات الذراع C من هذه التقنية، مما يسمح بالتصوير الديناميكي للهياكل الداخلية، مثل العظام والأوعية الدموية، أثناء العمليات الجراحية. وهذا مفيد بشكل خاص لإجراءات جراحة العظام والأوعية الدموية والقلب.
إحدى الميزات الرئيسية للذراع C هي قدرته على الحركة. على عكس أجهزة الأشعة السينية التقليدية، التي يتم تثبيتها في مكان واحد، فإن الذراع C محمول، مما يسمح بتحريكه بسهولة في جميع أنحاء غرفة العمليات. ويتيح تصميمها المرن للجراحين ضبط موضع الآلة بسرعة، والتقاط الصور من زوايا مختلفة حسب الحاجة. وتضمن هذه المرونة قدرة الجراحين على التقاط أفضل الصور الممكنة، حتى في الأماكن الضيقة أو غير الملائمة.
آلات الذراع C بشكل متكرر في جراحات العظام، مثل استبدال المفاصل، وجراحات العمود الفقري، وتثبيت الكسور. خلال هذه الإجراءات، يسمح التصوير في الوقت الحقيقي للجراحين بمراقبة موضع الغرسات والتأكد من محاذاة العظام بشكل صحيح. إن قدرة الذراع C على توفير التصوير المستمر تجعله أداة لا غنى عنها لجراحي العظام.
تُستخدم أنظمة الذراع C أيضًا بشكل شائع في إجراءات القلب والأوعية الدموية، مثل تصوير الأوعية الدموية ووضع الدعامات. يساعد التصوير في الوقت الفعلي في توجيه وضع الدعامات والقسطرة والأجهزة الأخرى داخل الشرايين والأوردة، مما يضمن وضعها بشكل صحيح. تعد قدرة الذراع C على توفير صور حية ومفصلة للأوعية الدموية أمرًا بالغ الأهمية لنجاح هذه الإجراءات.
تستفيد إجراءات إدارة الألم، مثل حقن العمود الفقري وإحصار الأعصاب، من الدقة التي يوفرها تصوير الذراع C. يسمح الذراع C بوضع الإبرة بدقة، مما يضمن توصيل العلاجات إلى الموقع الصحيح. إن قدرتها على تقديم تعليقات في الوقت الفعلي تقلل من خطر حدوث مضاعفات وتحسن نتائج المرضى.
تُستخدم آلات C-arm أيضًا في إجراءات المسالك البولية والجهاز الهضمي، مثل إزالة حصوات الكلى أو جراحات الأمعاء. تضمن القدرة على تصور الأعضاء والأنسجة في الوقت الفعلي تنفيذ هذه الإجراءات بأقل قدر من الإزعاج للهياكل المحيطة، مما يؤدي إلى تحسين فعالية العلاج وسلامته.

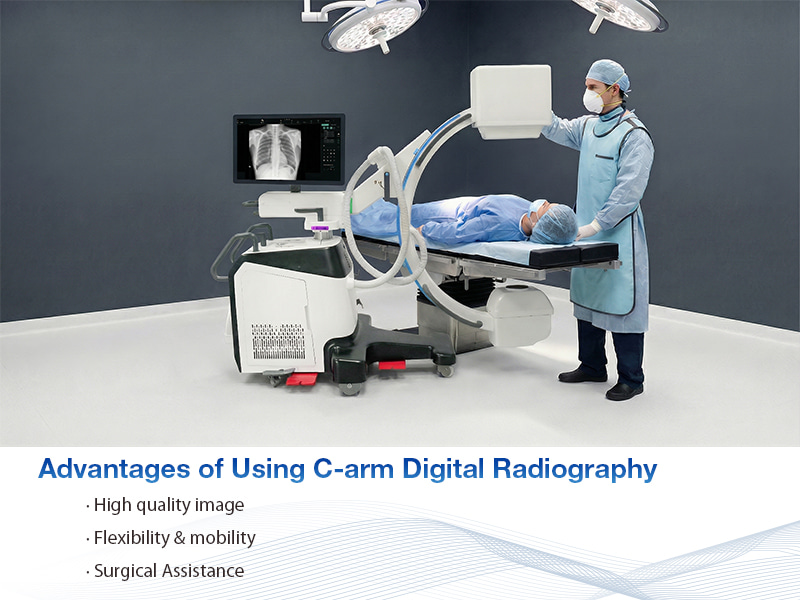

يسمح التصوير في الوقت الفعلي الذي توفره أجهزة C-arm للجراحين باتخاذ قرارات أكثر دقة أثناء الإجراءات. تؤدي القدرة على ضبط النهج الجراحي بناءً على ردود الفعل الحية إلى تحسين نتائج المرضى وتقليل المضاعفات.
تم تصميم أنظمة الذراع C الحديثة لتحسين جرعات الإشعاع، وتقليل التعرض لكل من المرضى والطاقم الطبي. تسمح هذه الأنظمة بأوقات تعرض أقصر، مما يقلل بشكل أكبر من مخاطر الإشعاع دون المساس بجودة الصورة.
بفضل قدرته على توفير التصوير الفوري، يعزز الذراع C كفاءة العمليات الجراحية. يمكن للجراحين تصور التشريح الداخلي بسرعة وإجراء تعديلات في الوقت الفعلي، مما يقلل الوقت الإجمالي الذي يقضيه في الجراحة ويحسن سير العمل في غرفة العمليات.
تعد قابلية نقل الذراع C ومرونته من بين أعظم مزاياه. ويسمح تصميمه المدمج باستخدامه في مجموعة متنوعة من الإعدادات، بدءًا من غرف العمليات وحتى الأجنحة التداخلية. تسمح هذه الحركة أيضًا بالتصوير بزوايا متعددة، مما يوفر رؤية أكثر شمولاً لتشريح المريض.
فائدة | وصف |
تعزيز الدقة الجراحية | يساعد التصوير في الوقت الحقيقي على تحسين الدقة أثناء الجراحة. |
تقليل التعرض للإشعاع | تستخدم الأنظمة الحديثة إعدادات محسنة لتقليل الإشعاع. |
زيادة الكفاءة في الإجراءات | يؤدي التصوير الأسرع إلى تسريع العمليات الجراحية وتحسين سير العمل. |
المرونة والتنقل | يتيح التصميم المحمول لـ C-arm إمكانية الوصول بشكل أكبر إلى مناطق المرضى. |
عند اختيار آلة ذات ذراع C، فإن أحد القرارات الرئيسية هو اختيار طراز كامل الحجم أو مدمج. توفر أذرع C كاملة الحجم مولدات أكثر قوة ومكثفات صور أكبر، مما يجعلها مثالية للإجراءات عالية الطلب. من ناحية أخرى، تعد الأذرع C المدمجة أصغر حجمًا وبأسعار معقولة، مما يجعلها مثالية للمستشفيات الصغيرة أو العيادات الخارجية التي تقوم بإجراءات أقل تعقيدًا.
عند اختيار نظام C-arm، ضع في اعتبارك عوامل مثل نوع الإجراءات التي ستجريها، وقيود المساحة، وعدد المرضى الذين ستقوم بتصويرهم. بالإضافة إلى ذلك، من المهم مراعاة قوة مولد الجهاز وحجم مكثف الصورة ومرونة ذراعه لتحديد الموضع.
يمكن أن تكون آلات C-arm باهظة الثمن، خاصة الطرازات المتطورة ذات الميزات المتقدمة. من الضروري الموازنة بين تكلفة الآلة وإمكانياتها وعدد مرات استخدامها. تعد النماذج المدمجة أكثر ملائمة للميزانية ولكنها قد تحتوي على ميزات أقل ومرونة أقل.
إذا كانت جودة الصورة رديئة، فتحقق من إعدادات التعريض الضوئي وتأكد من وضع الذراع C بشكل صحيح. غالبًا ما يؤدي ضبط إعدادات kVp وmAs إلى حل مشكلات وضوح الصورة.
تأكد من تحديث البرنامج ومن توصيل الذراع C بشكل صحيح بمحطة العمل. قد تؤدي إعادة تشغيل النظام إلى حل مشكلات الاتصال البسيطة.
إذا كان الذراع C لا يعمل بشكل صحيح، فتحقق من عدم وجود توصيلات فضفاضة أو مشاكل في مصدر الطاقة. راجع دليل المستخدم للحصول على نصائح حول استكشاف الأخطاء وإصلاحها أو اتصل بالدعم الفني إذا لزم الأمر.
مشكلة | السبب المحتمل | حل |
ضعف جودة الصورة | إعدادات التعرض غير صحيحة | ضبط إعدادات kVp وmAs |
قضايا الاتصال | فشل الاتصال اللاسلكي | تحقق من اتصال Wi-Fi وأعد ضبطه |
تأخير نقل الصورة | بطء نقل البيانات اللاسلكية | ضمان اتصال الشبكة مستقرة |
خلل في النظام | عطل في البرامج أو الأجهزة | أعد تشغيل النظام وتحقق من الكابلات |
اتبع بروتوكولات السلامة الإشعاعية القياسية لتقليل التعرض لكل من المرضى ومقدمي الرعاية الصحية. ويشمل ذلك ارتداء معدات الحماية، واستخدام أقل جرعة إشعاعية ممكنة، والحد من وقت التعرض.
لضمان طول عمر وسلامة الذراع C، تعامل معه بعناية وقم بإجراء فحوصات الصيانة الدورية. حافظ على نظافة المعدات ومعايرتها بشكل صحيح لضمان الأداء الأمثل.
تعد المعايرة والفحص المنتظمان أمرًا ضروريًا للحفاظ على جودة الصورة والأداء السليم للذراع C. جدولة الصيانة الروتينية لمنع أعطال المعدات.
تعد أجهزة التصوير الشعاعي الرقمي ذات الذراع C أمرًا بالغ الأهمية في التصوير الطبي الحديث، حيث توفر تصويرًا عالي الدقة في الوقت الفعلي لمختلف الإجراءات. إن مرونتها وحركتها ودقتها تجعلها لا تقدر بثمن في مجالات مثل جراحة العظام وتدخلات القلب. إن فهم كيفية تشغيل وصيانة أنظمة C-arm يضمن الأداء الأمثل والنتائج للمرضى. مع تقدم التكنولوجيا، ستستمر أجهزة C-arm في تعزيز الدقة الجراحية ورعاية المرضى. توفر منتجات Dawei Medical حلولاً موثوقة ومتقدمة تعمل على تحسين التصوير الطبي ونتائج المرضى.
ج: إن جهاز التصوير الشعاعي الرقمي ذو الذراع C هو نظام أشعة سينية محمول يوفر تصويرًا في الوقت الفعلي، ويشيع استخدامه في العمليات الجراحية والإجراءات التداخلية.
ج: يستخدم الذراع C ذراعًا على شكل C لوضع أنبوب الأشعة السينية والكاشف. فهو يلتقط صورًا في الوقت الفعلي، مما يساعد في توجيه الجراحين أثناء الإجراءات.
ج: توفر أنظمة الذراع C صورًا عالية الدقة ومرونة وقابلية للتنقل، مما يعزز الدقة الجراحية ويقلل وقت الإجراء.
ج: توفر أجهزة C-arm تصويرًا ديناميكيًا في الوقت الفعلي، مما يوفر مرونة ودقة أكبر من أجهزة الأشعة السينية التقليدية، خاصة أثناء العمليات الجراحية المعقدة.
